行業知識 ｜ 被動房“地下室”的保溫構造及材料做法

作者：

對不采暖的地下車庫或者不采暖的地下室，設置地闆的保溫是十分必要的。保溫層面可以設置在地下室及地下車庫頂闆的上方或者下方。地下室頂闆下方設置保溫層的缺點在于建築成本。



如果拟定在上方安置保溫層，可以選擇使用價格便宜且保溫效果好的EPS-W。如果選擇在最底部進行保溫，通常隻可以使用地下車庫适用的三層闆或者地下室保溫闆。此做法除較高的材料成本以外，還會增加可觀的人工成本，而在地下室頂闆下保溫的固定必須使用楔釘，會增加當量的導熱性，進而導緻隔熱效果變差。



可用于頂闆下面的保溫材料通常保溫性能較差，所以需要更高的厚度才能達到與EPS-W相當的U值。而在地下車庫頂闆上部安置保溫層的缺點是，這是一個相當于隔汽層的室内保溫（後有詳解），但在此處隔汽是可以接受的，因為此部位不太可能出現破損。



在之後的章節裏，會對最底層頂闆的三種不同的可能性（首層直接落地，地下室頂闆——不采暖地下室，地下室頂闆——采暖地下室）逐一進行詳解。



1 首層直接落地



在有濺水可能的區域，須使用适當的砂漿類保溫材料（如：XPS-R或EPS-P）。在沒有塗砂漿的牆根區域可以使用XPS-G。在基牆保溫的上部連接外牆熱保溫部位，為防止毛細管型水滲透，應設置一道密封。



根據WDVS（聚苯闆薄抹灰外牆保溫系統，應該是和這個差不多）行業質量檢查協會的指導節點（WDVS12），外牆抹灰的結束線應低于（保溫材料）交接線至少20cm并加一道密封防護塗層。為避免牆基區域凍融，防毛細層應下探到凍土線以下。另一個選擇是設置一個防凍擋闆，但是特别需要注意的是，建築物邊緣部分的後續的土建工作不要毀壞甚至拆除該擋闆。



這一點對于對傾斜或者水平施工具有特别重要。出于施工便利在與外牆相撞的底闆施工時盡量不要突出牆體完成面，可以盡可能減少密封層向上鋪設時的疏漏。而可能的引流排水最深至地闆延伸的深度，必須确保将水排幹淨。類似來自場地斜坡的排水需要特别關注，山牆面的底闆防水層下探點需要所謂的防水鎖來确保。防水鎖是通過黏貼一小截相同防水材料或在卷材頭壓一道抹灰來保護。



砌築構造的内抹灰起到氣密作用，因此須施工至基礎，也可以選擇把“熱牆腳”一起抹灰。隔汽層完成高度可以擡至砂漿地面以上，以避免水蒸氣側面侵入結構。

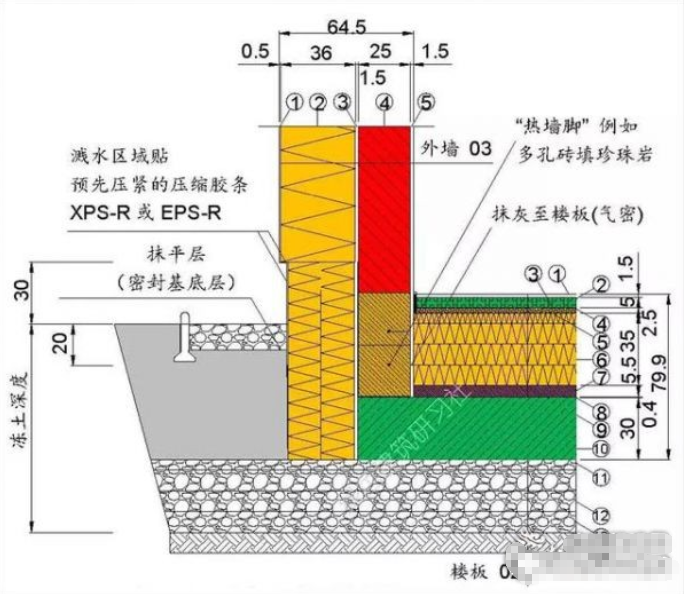

圖15　外牆與底闆連接處節點【S&P】

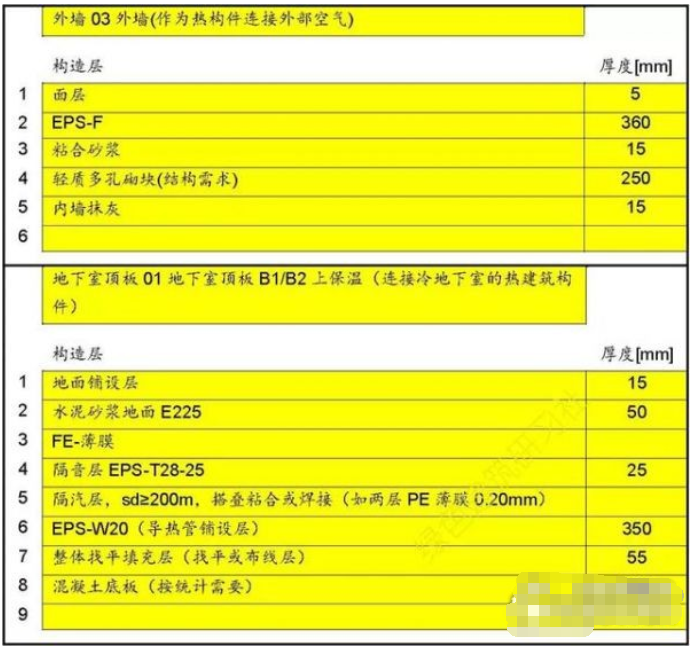

圖15的材料做法



2 地下室頂部（冷地下室）



在有濺水可能的區域，須使用适當的砂漿類保溫材料（如：XPS-R或EPS-P）。在沒有塗砂漿的牆根區域可以使用XPS-G。在基牆保溫的上部連接外牆熱保溫部位，為防止毛細管型水滲透，應設置一道密封。根據WDVS行業質量檢查協會的指導節點（WDVS12），外牆抹灰的結束線應低于（保溫材料）交接線至少20cm并加一道密封防護塗層。



砌築構造的内抹灰起到氣密作用，因此須施工至基礎，也可以選擇把“熱牆腳”一起抹灰。在“不采暖地下室”情況下“地下室頂闆保溫到外牆保溫”的過渡被理解為熱牆腳。隔汽層完成高度可以擡至砂漿地面以上，以最佳的效果來防止因幹燥的樓闆及找平層引起潮氣對地闆隔音層和地面鋪裝的損害，也截斷水汽側向進入結構層。

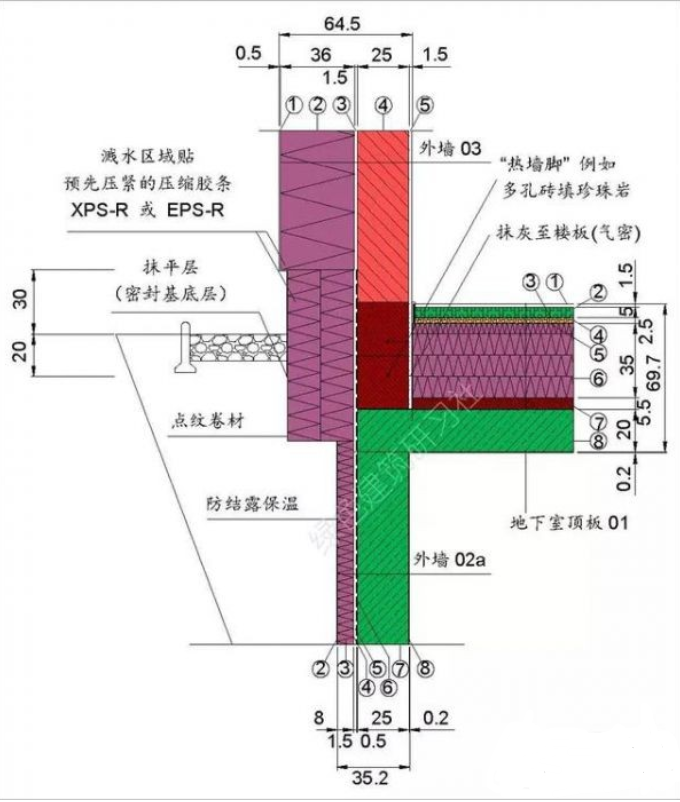

圖16　外牆與地下室頂闆連接的節點（不采暖地下室）【S&P】

被動房“地下室”的保溫構造及材料做法

圖16的構造

3 地下室頂部（采暖地下室）



在有濺水可能的區域，須使用适當的砂漿類保溫材料（如：XPS-R或EPS-P）。在沒有塗砂漿的牆根區域可以使用XPS-G。在基牆保溫的上部連接外牆熱保溫部位，為防止毛細管型水滲透，應設置一道密封。



根據WDVS行業質量檢查協會的指導節點（WDVS12），外牆抹灰的結束線應低于（保溫材料）交接線至少20cm并加一道密封防護塗層。砌築構造的内抹灰起到氣密作用，因此須施工至基礎，也可以選擇把“熱牆腳”一起抹灰。在“采暖地下室”情況下底闆保溫與到接觸素土的外牆保溫的過渡被認為是“熱牆腳”。



隔汽層完成高度可以擡至砂漿地面以上，以最佳的效果來防止因幹燥的樓闆及找平層引起潮氣對地闆隔音層和地面鋪裝的損害，也截斷水汽側向進入結構層。
